Telefoonschema's

Op deze pagina een aantal telefoonschema's die ik bij het Museum voor Communicatie gekopieerd heb. Dit zijn de originele tekeningen van de schemaatjes zoals ze in de telefoons zelf te vinden zijn; de uitkniplijntjes staan aangegeven. De afkorting Htf is typisch PTT en staat voor huistelefoon. Klik om uit te vergroten.

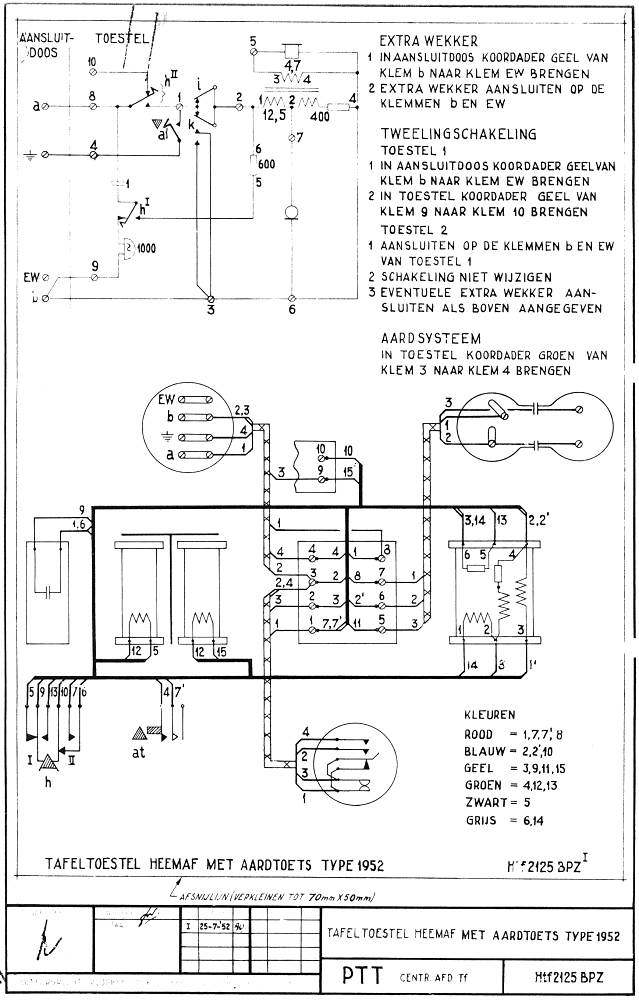

htf2125bpz

Htf 2125 BPZ, Tafeltoestel HEEMAF met aardtoets type 1952, revisie 1, 25/7/1952

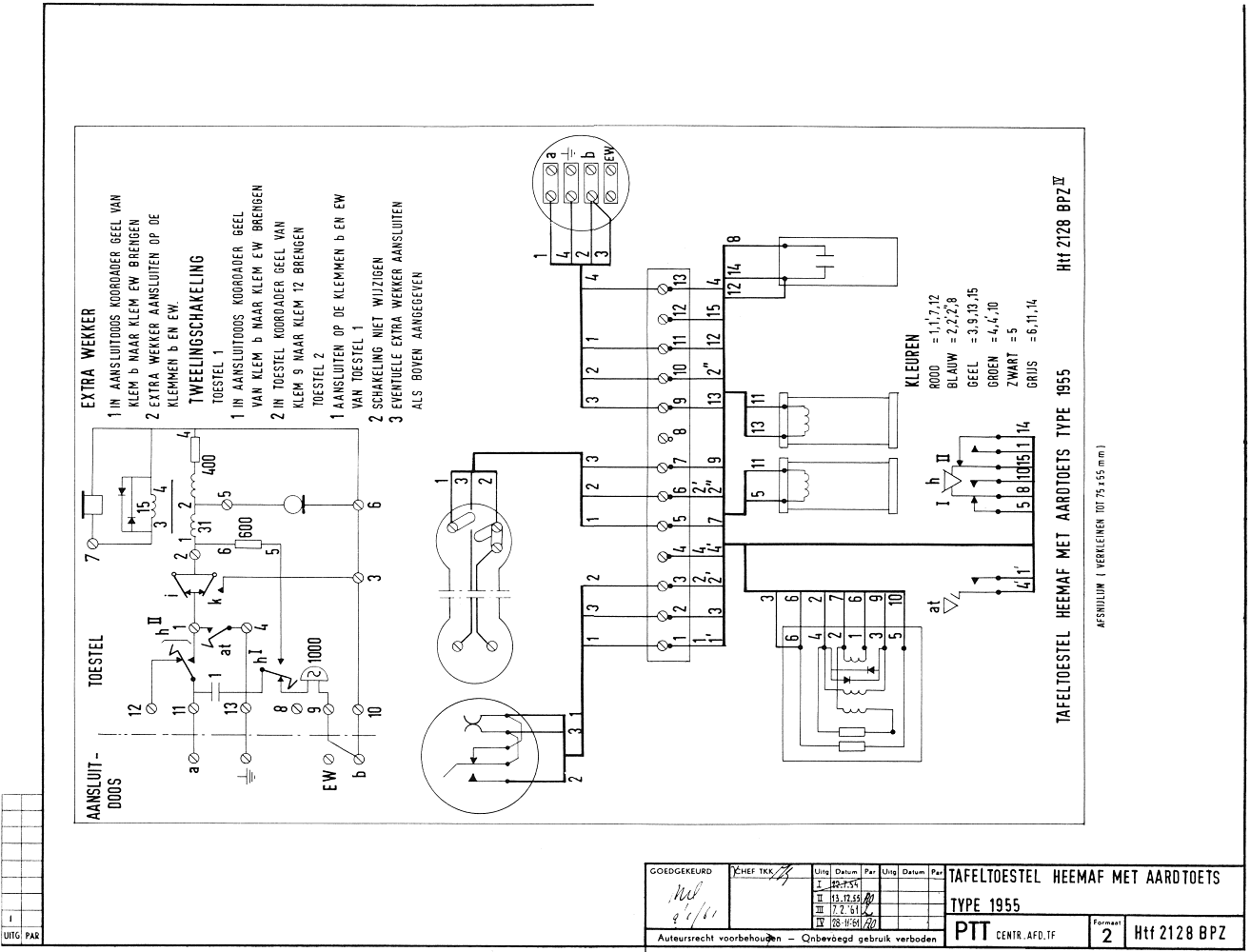

htf2128bpz

Htf 2128 BPZ, Tafeltoestel HEEMAF met aardtoets type 1955, revisie 4, 28/11/1961

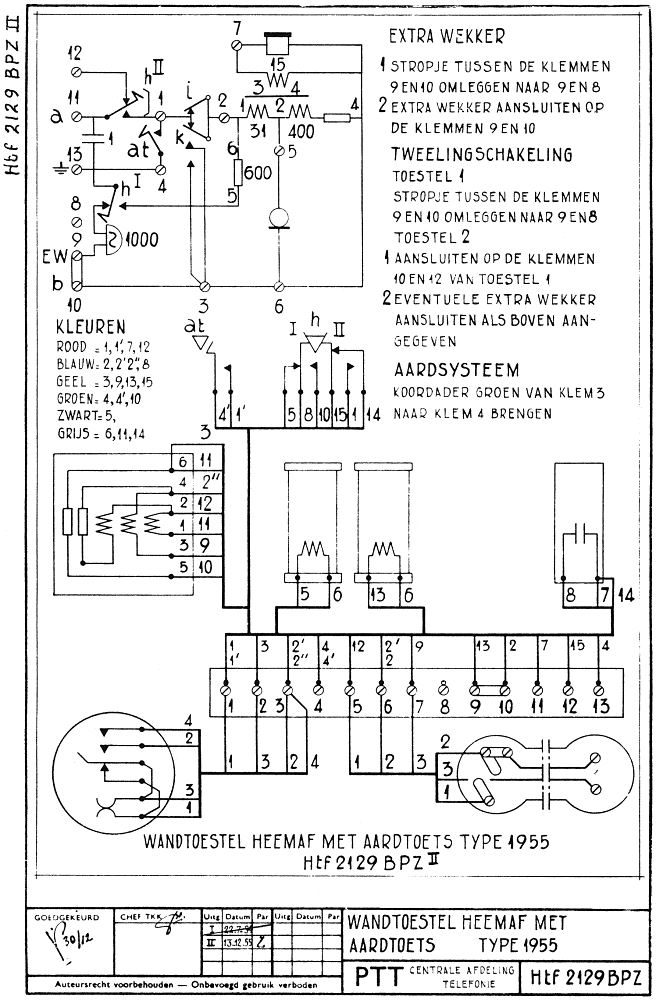

htf2129bpz-2

Htf 2129 BPZ, Wandtoestel HEEMAF met aardtoets type 1955, revisie 2, 13/12/1955

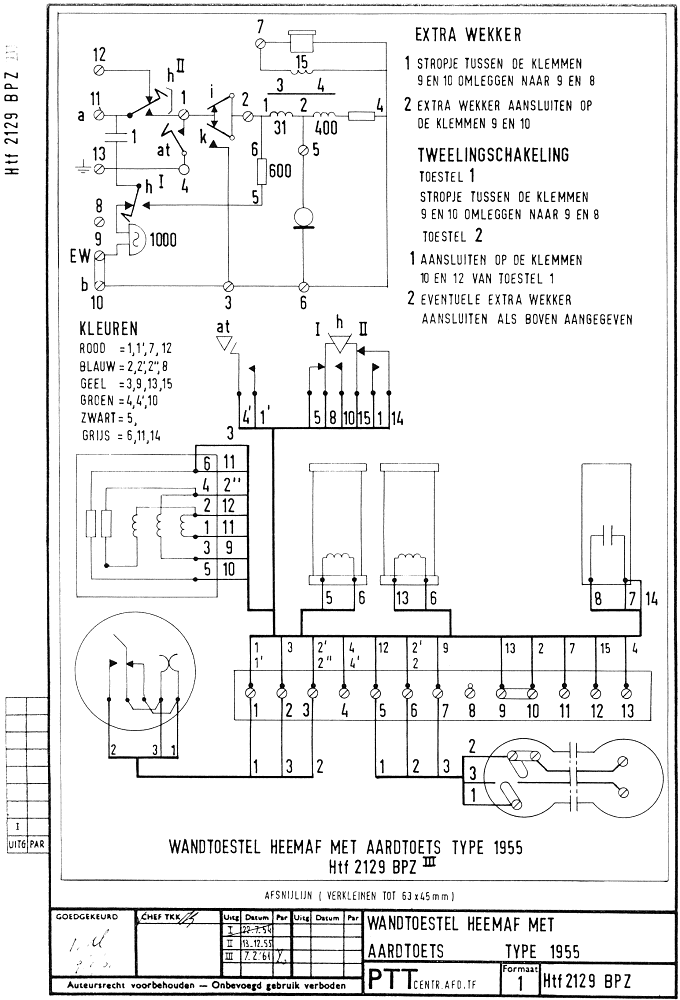

htf2129bpz-3

Htf 2129 BPZ, Wandtoestel HEEMAF met aardtoets type 1955, revisie 3, 7/2/1961

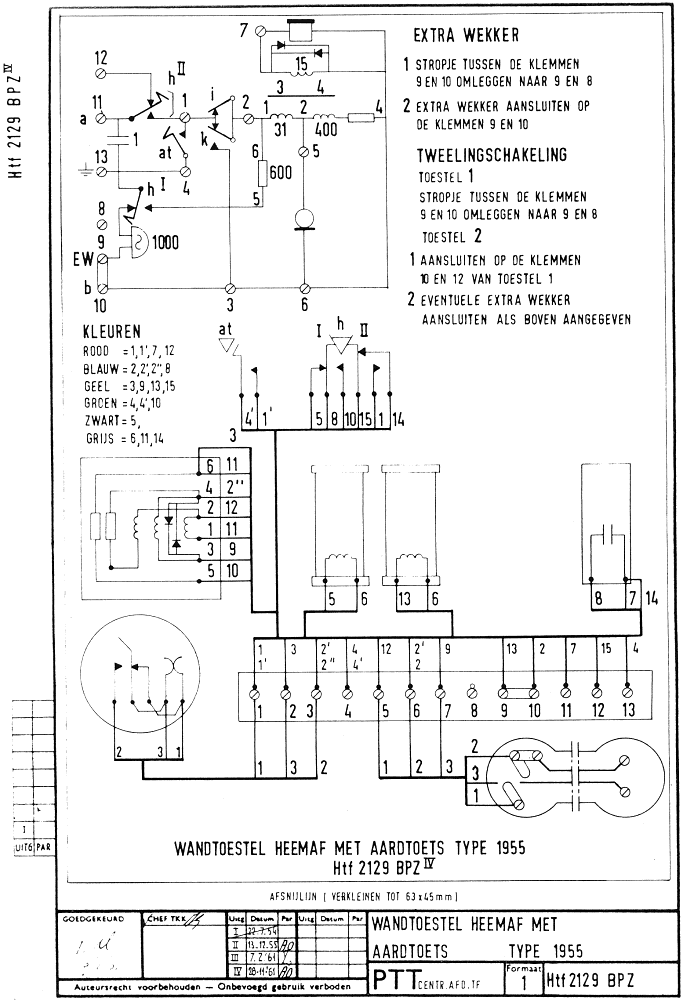

htf2129bpz-4

Htf 2129 BPZ, Wandtoestel HEEMAF met aardtoets type 1955, revisie 4, 28/11/1961
